萍乡萍钢安源钢铁有限公司安源轧钢厂加热炉烟气固定床干法脱硫项目案例介绍

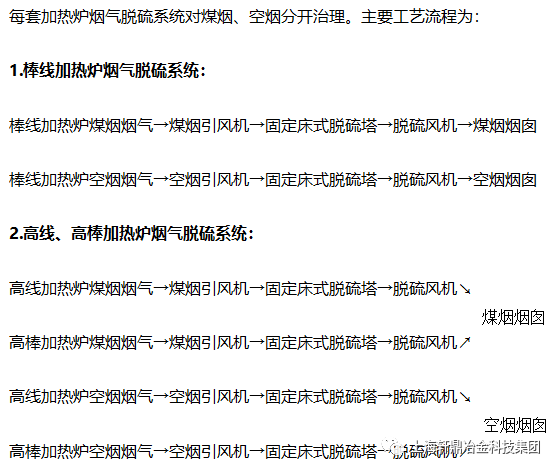

2.1  工艺流程

2.2  装料系统

每套烟气脱硫系统分别设置一套上料装置和一套仓顶除尘装置：

上料装置为：吨包袋装脱硫剂→仓顶上料电葫芦上料→装料斗→脱硫塔内

仓顶除尘装置为：上料口吸尘管道及阀门→汇总到集管→除尘器→脱硫风机→烟囱

2.3  卸料系统

每套烟气脱硫系统分别设置一套塔底卸料装置：

脱硫塔锥段 →电动插板阀 →星型卸灰阀 →叉车吨包袋运走

卸料出口距离底面留有足够的存料空间，以便于卸料车斗的移动。

2.4  在线检测系统

每套烟气脱硫系统的入口和出口烟囱都设置了在线检测系统，可清晰直观的监测到系统入口烟气含硫量，和脱硫处理后排入大气的烟气中SO2和粉尘颗粒物的指标，以便判断是否需要更换或增填脱硫剂。

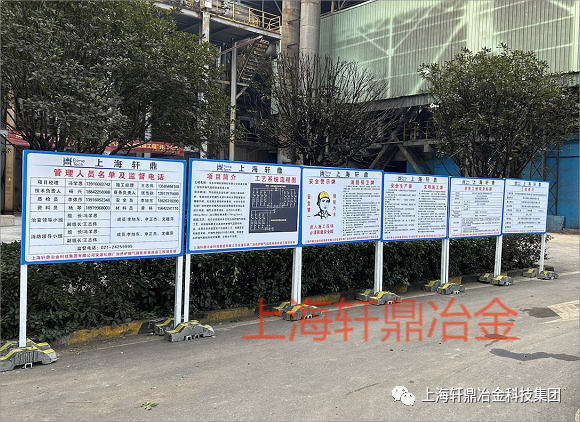

开工仪式及项目部揭牌

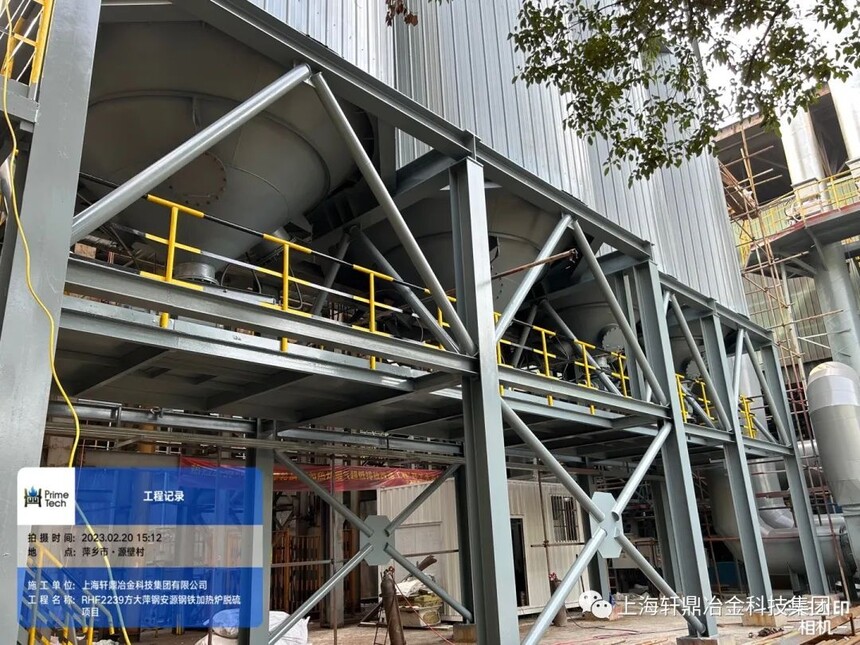

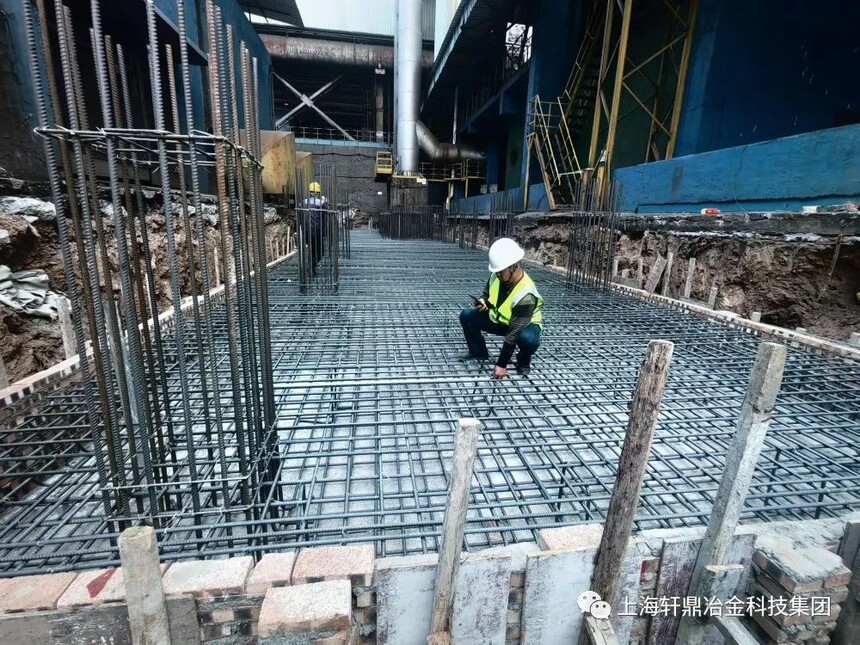

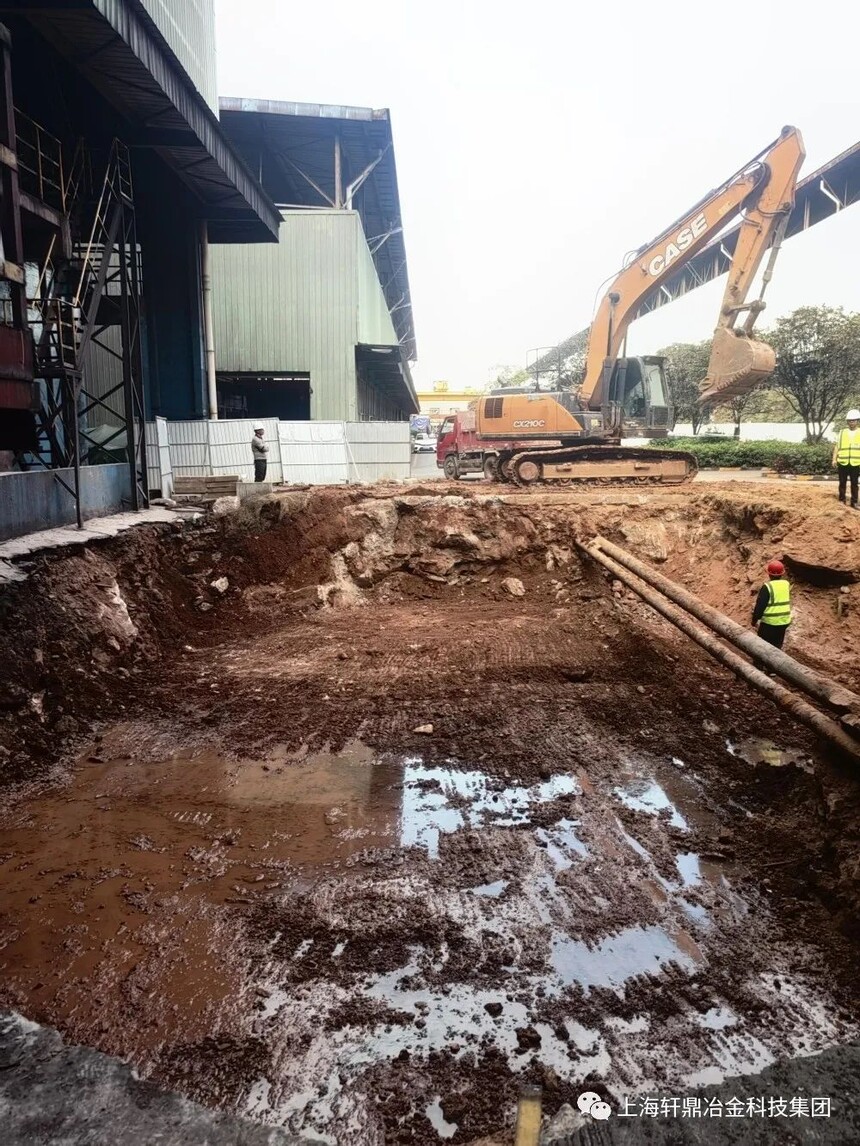

结构施工过程照片

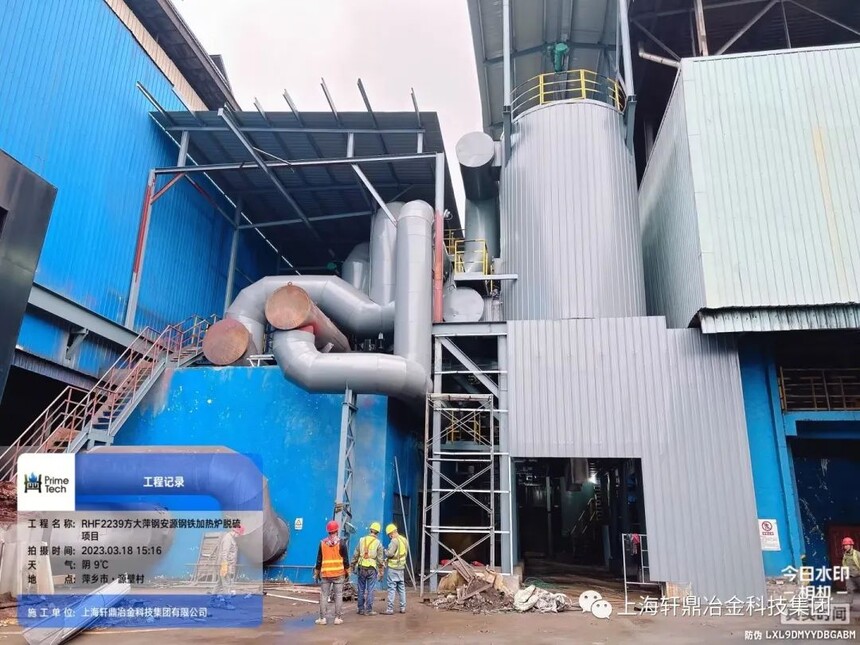

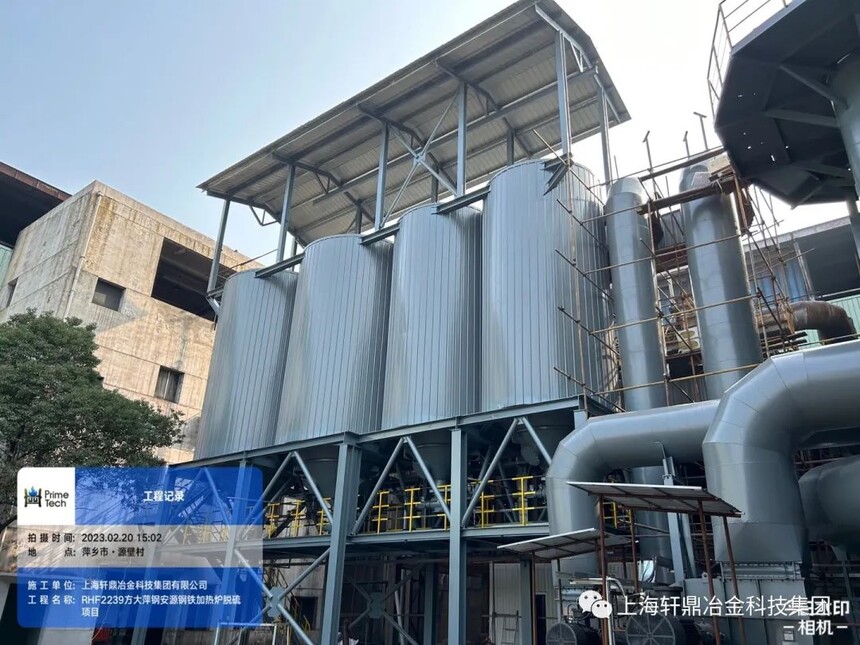

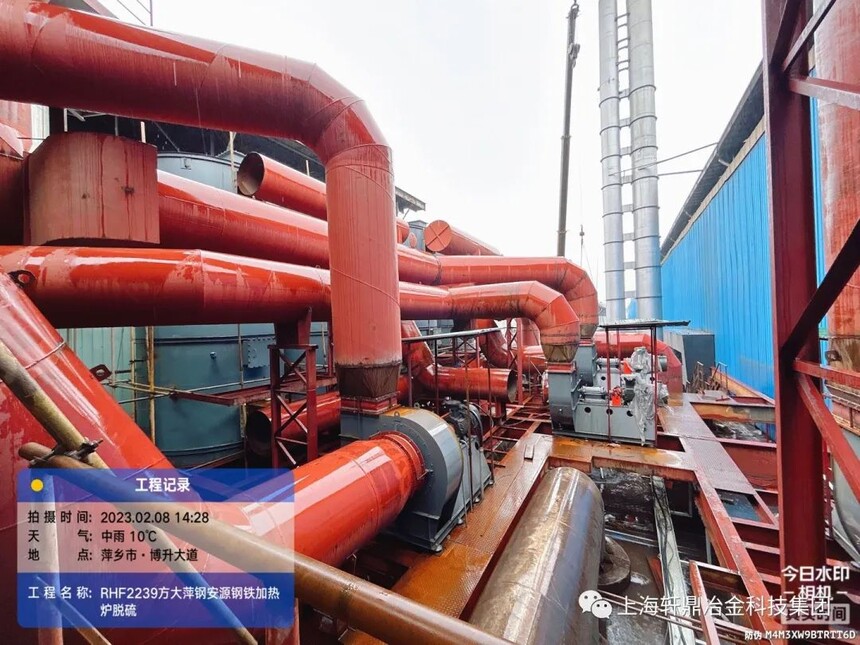

项目完工并通烟

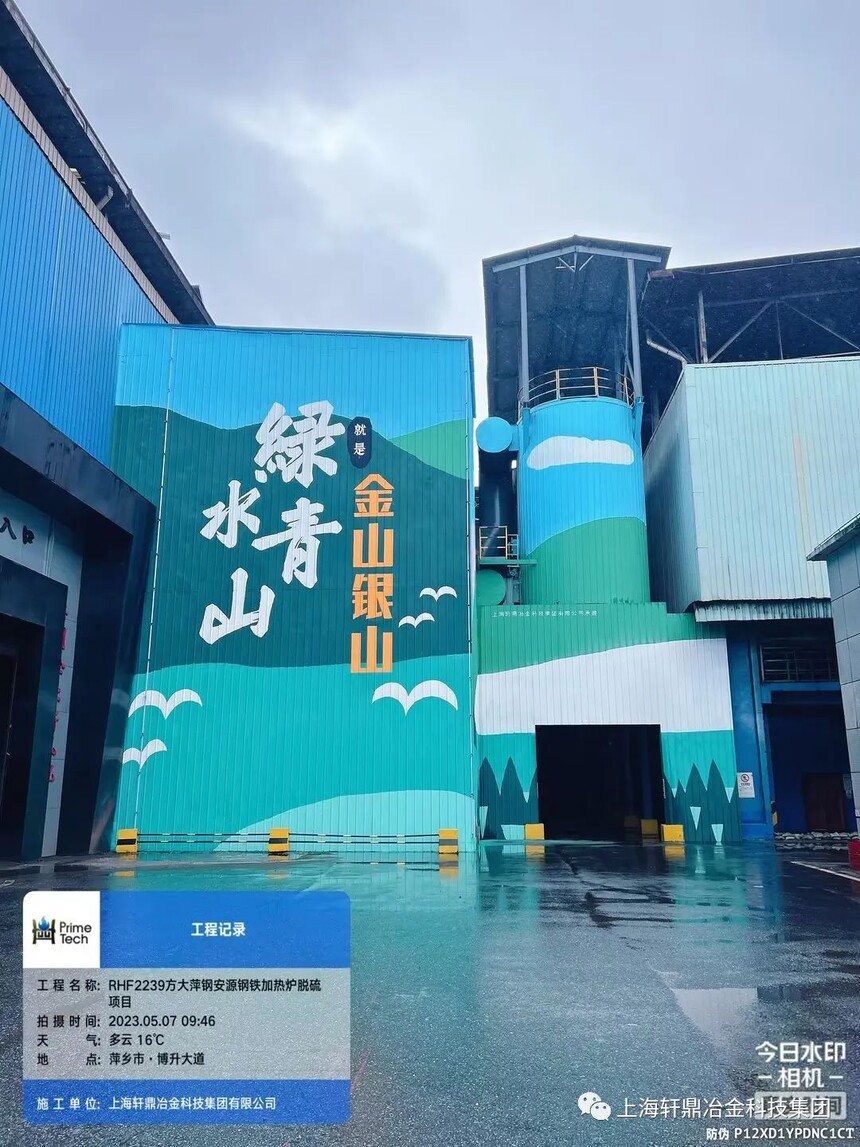

彩绘美化工程

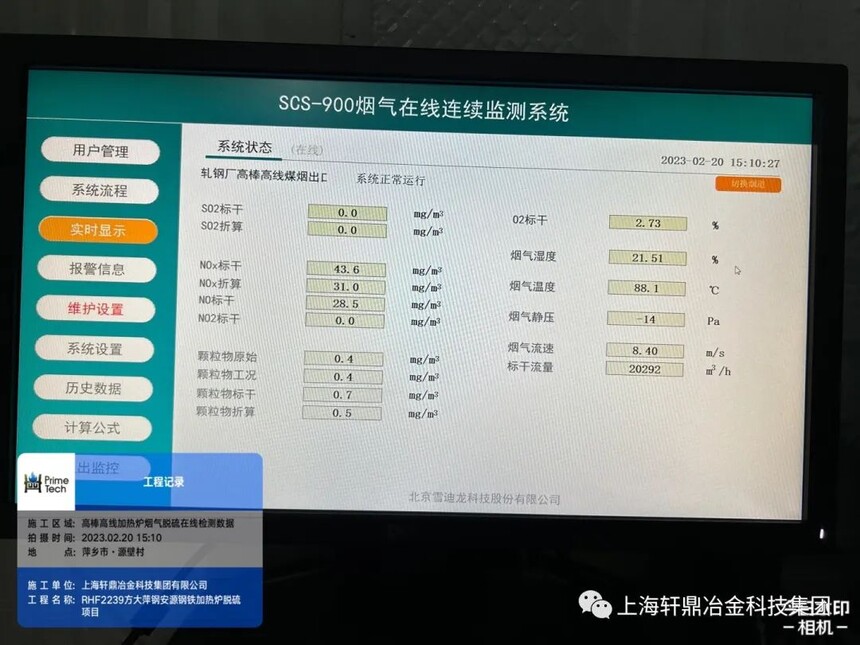

投产前后指标对比

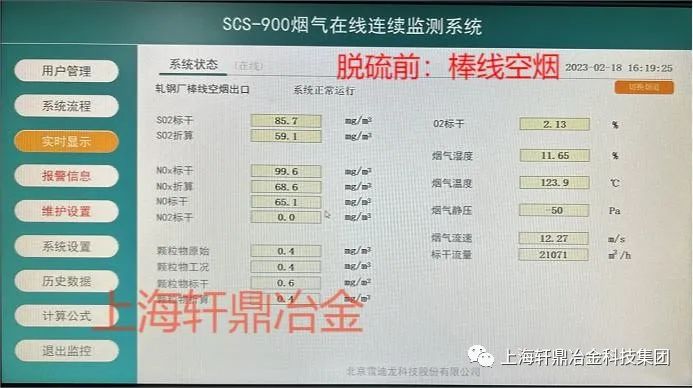

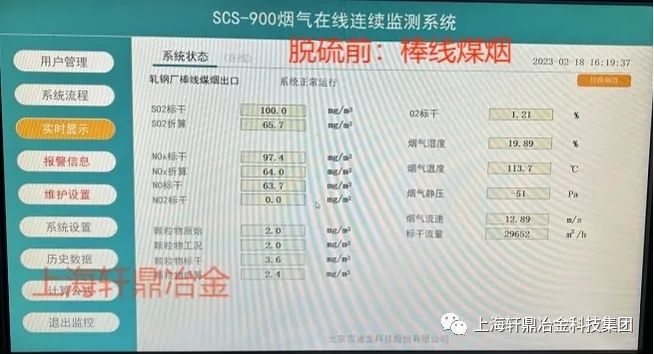

棒线固定床脱硫投产前指标：

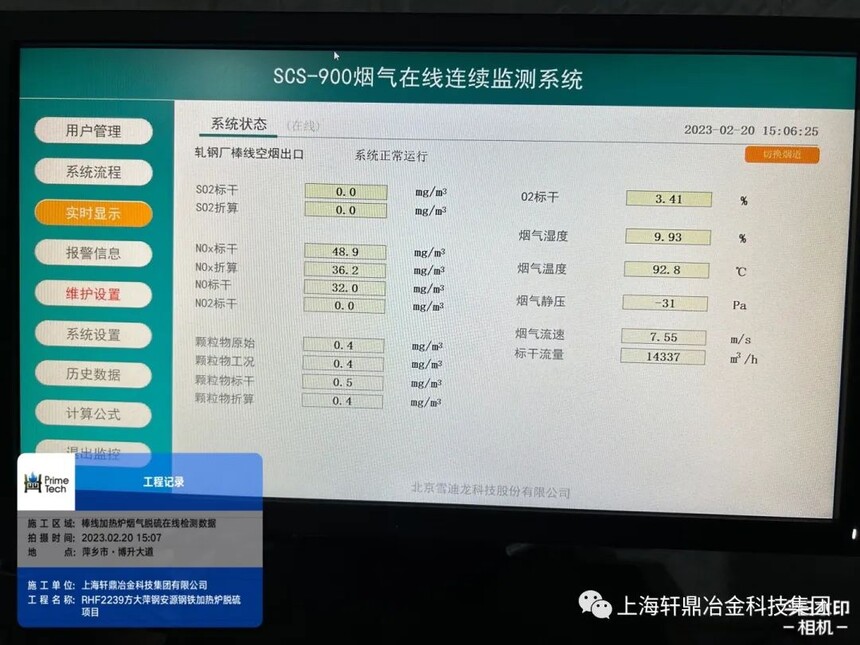

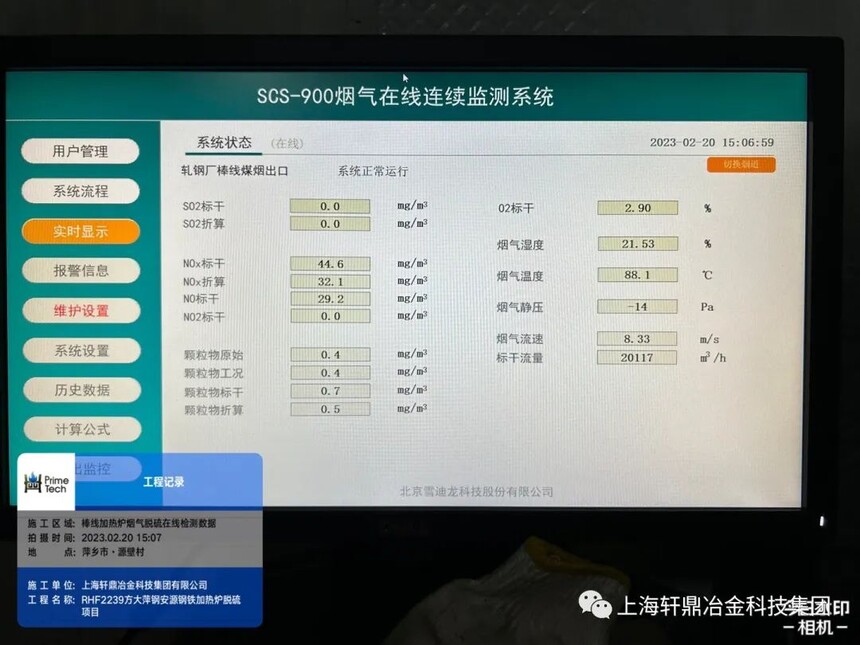

棒线固定床脱硫投产后指标：

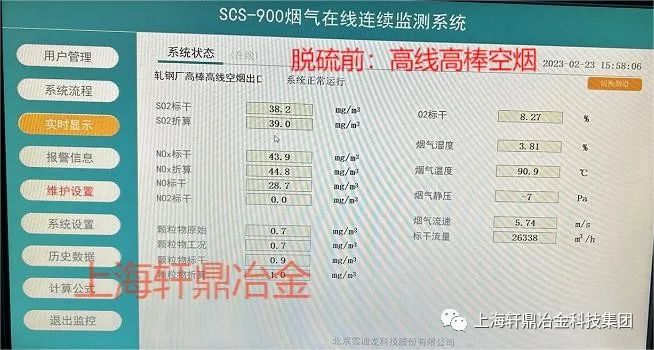

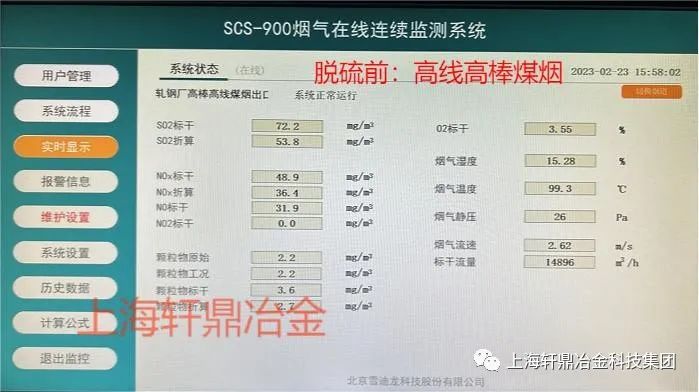

高线高棒共用烟囱脱硫投产前指标：

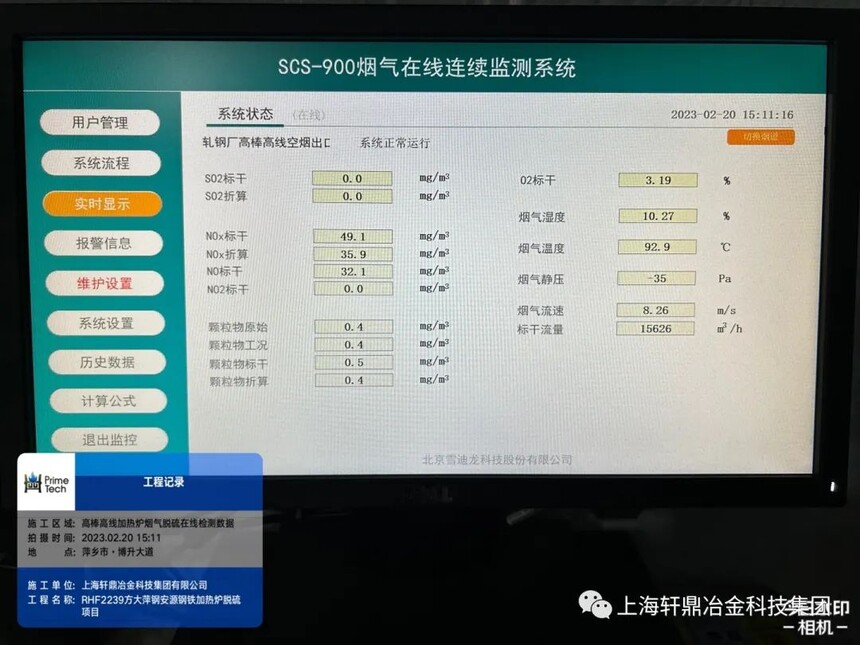

高线高棒共用烟囱脱硫投产后指标：

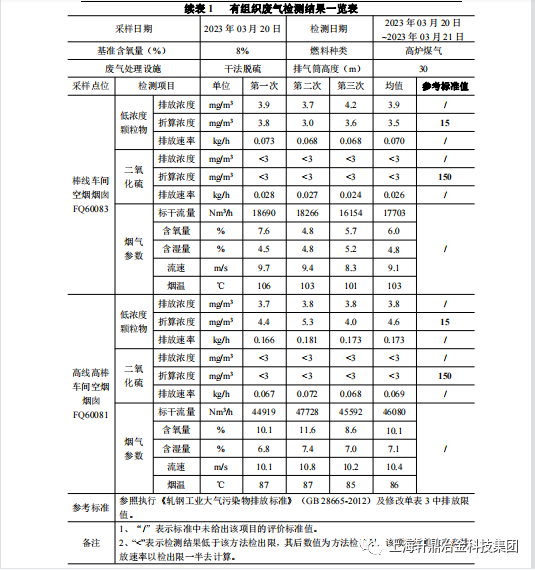

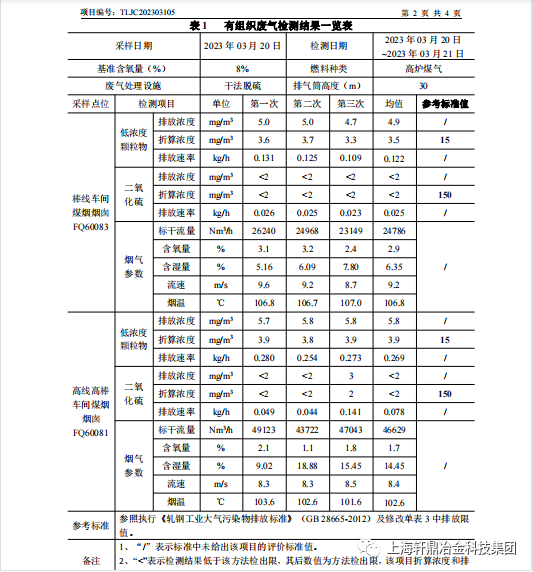

三方检测结果

为了更好的满足客户需要，尤其短期大产量环保材料的需求，轩鼎集团在江苏海安、安徽铜陵、安徽池州等地均设立有环保材料生产加工基地，可实现年产能20000吨的规模；

各材料生产基地依托于轩鼎集团和自身科研团队，对终端用户各种工况提供综合性的一揽子工艺解决方案，结合工艺路线，提供针对性的专用材料，以实现用户的环保达标，实现投资和运行成本*优化。

基于以上，轩鼎集团可提供如下服务：

1）基于自身炉窑和环保事业部的紧密结合，可以提供固定床干法脱硫、钙基干法脱硫工程项目总承包服务；

2）基于旗下多个加工基地的协同配合，可以提供固定床干法脱硫剂、无氨脱硝剂、钙基超细粉（替代小苏打），烟气SCR脱硝催化剂材料供货服务；

3）对业主方现有项目提供相应的技术咨询、改造等服务，助力钢企达标排放；

上海轩鼎集团作为工程技术公司，同时设有环保材料生产加工基地，可以更好的将工程项目和核心材料生产进行紧密的结合和互补；

基于此，可以同时提供如下服务：

环保材料的供货；

运营维保等工作（若需要）；

钙基脱硫副产物的回收；

协助业主方对副产物实现闭路循环，综合利用；

副产物可以继续应用及形成闭路循环：

副产物为钙基，鉴于钙基超细粉的主要成分为Ca(OH)2，*终副产物以硫酸钙为主，可以用于制砖、水泥厂等后续工艺或者大湿法脱硫原料从而形成“副产物闭路循环”见注1；

注1：

副产物闭路循环：将钙基脱硫副产物应用于湿法脱硫等碱液制备，从而形成自身闭路循环；

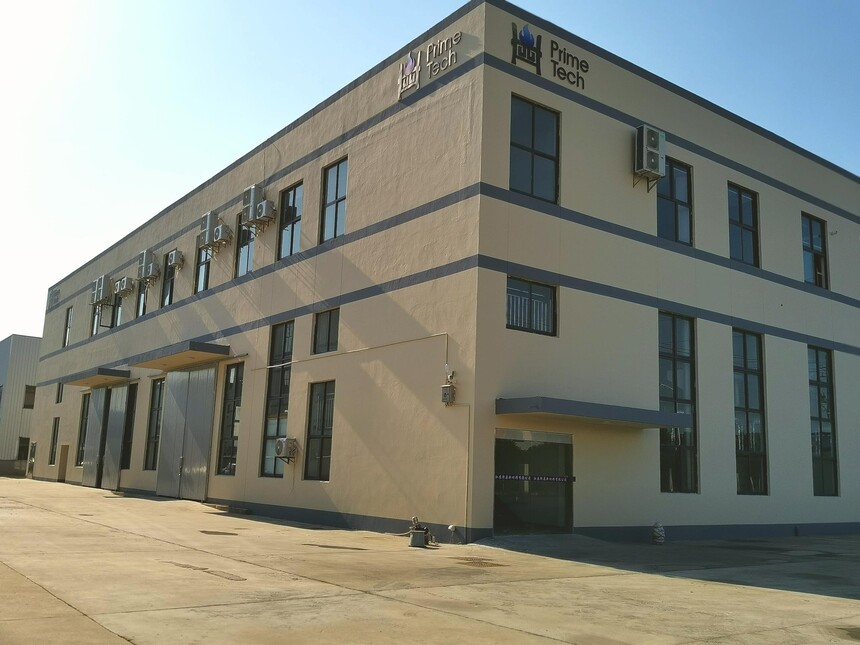

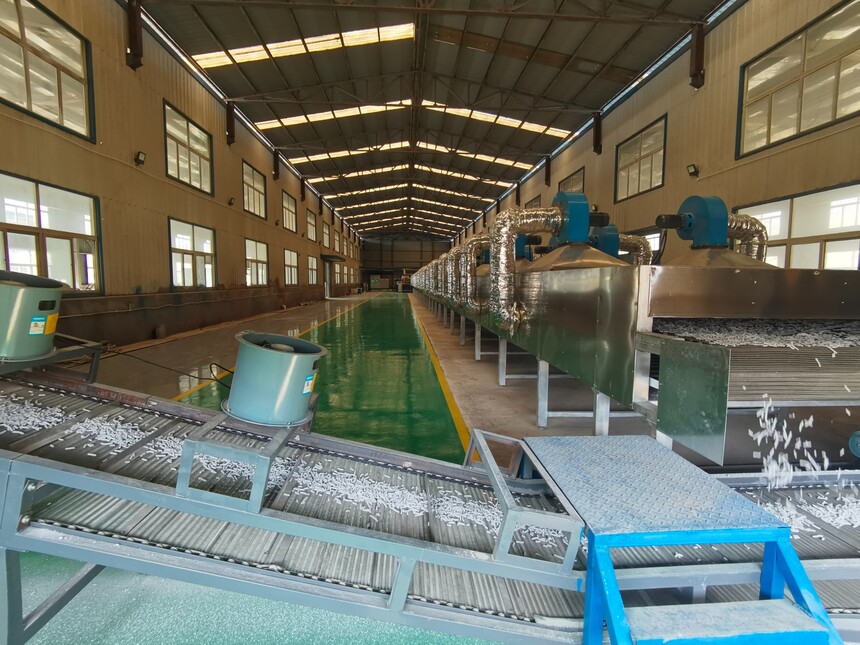

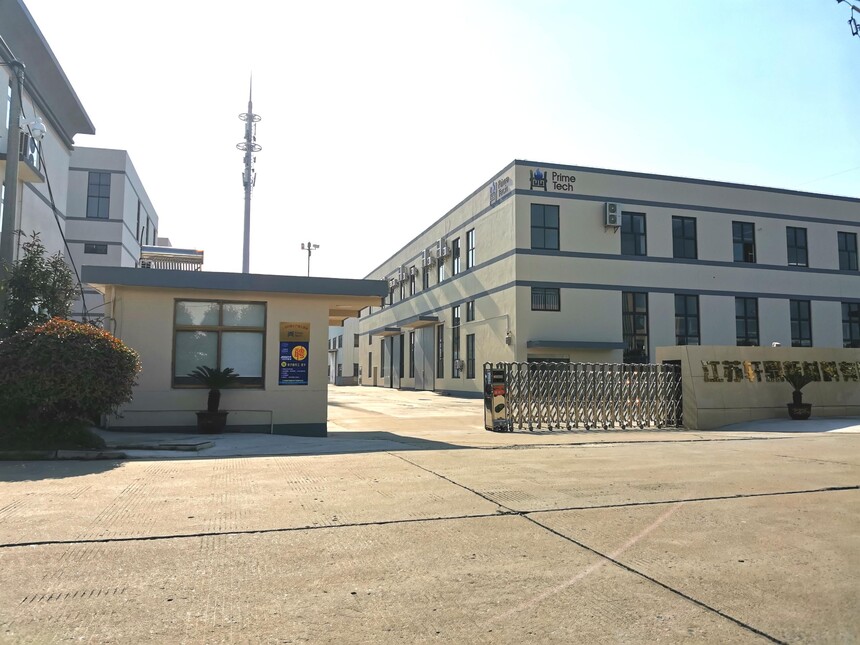

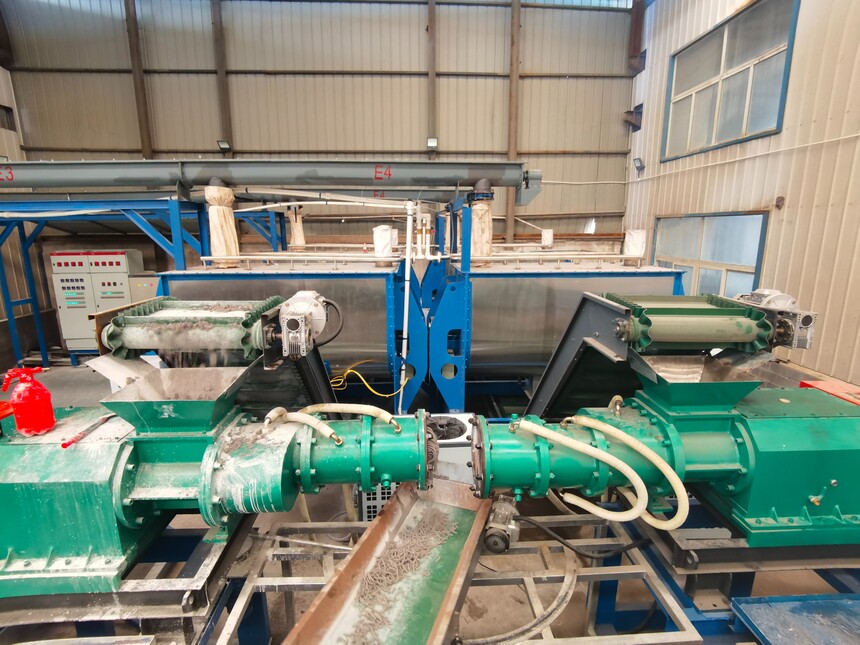

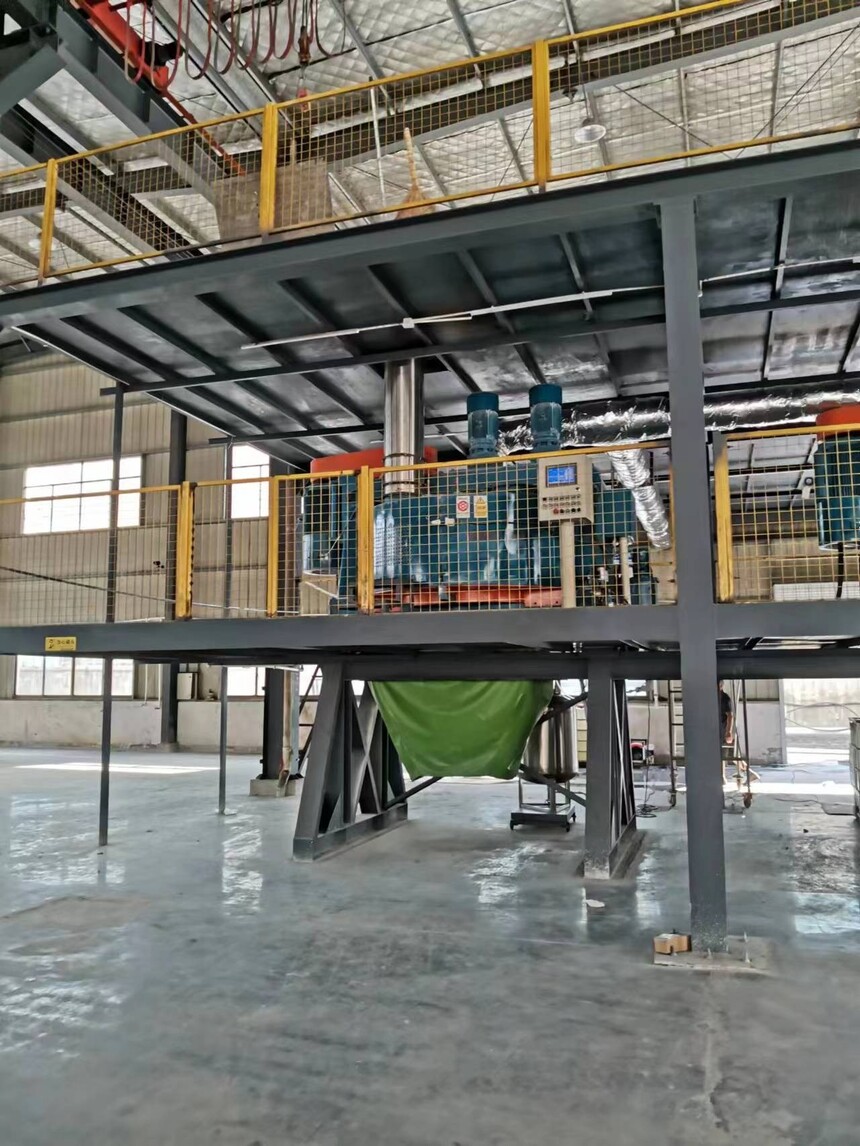

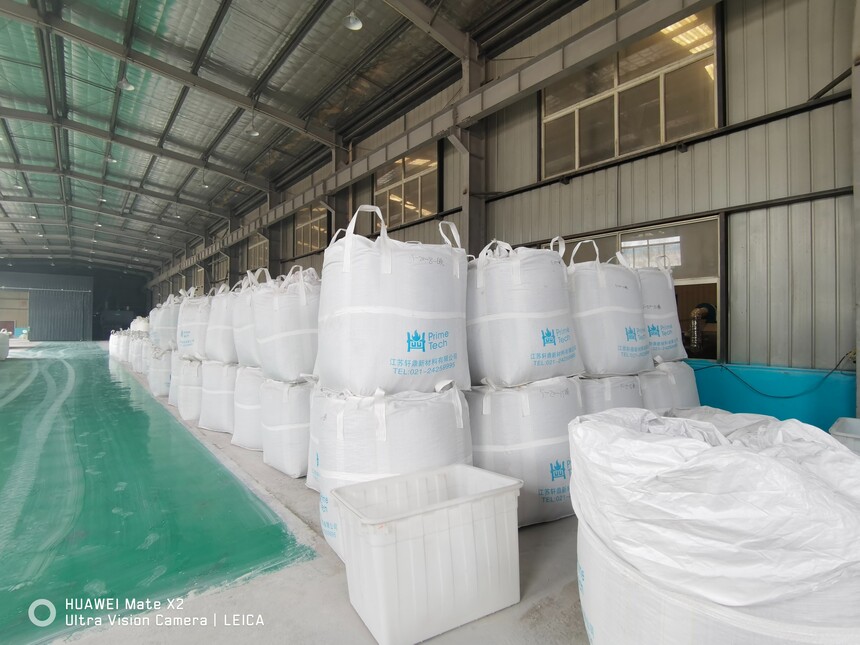

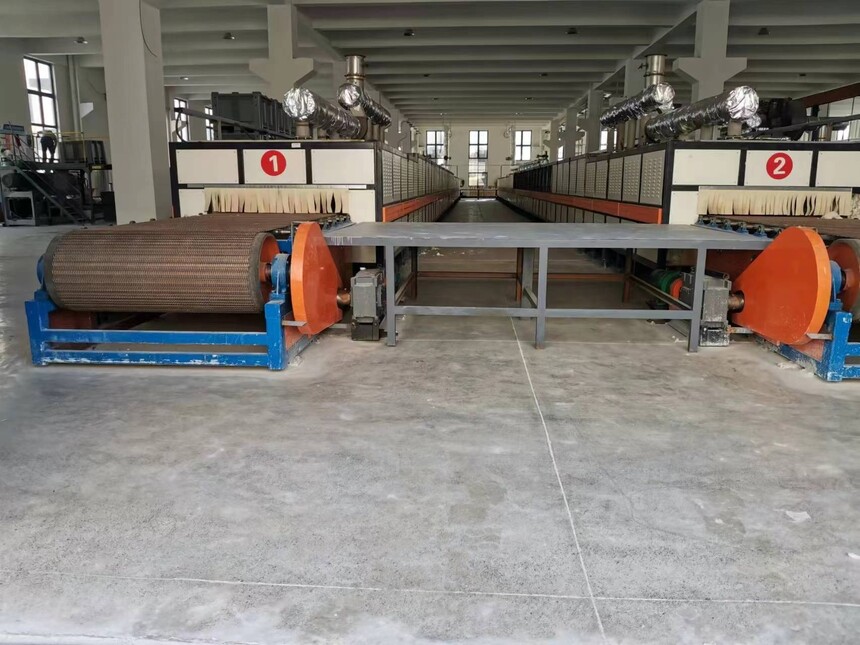

工厂相关图片随附如下，供参考
